YZ-CPE01335E-40-2TR商用终端
产品概述：
YZ-CPE01335E-40-2TR商用终端是云智软通自主研发的一款高性能商用终端产品，产品采用模块化设计架构，主要由商用模组、终端底板、外置功放、腔体滤波器、DC-DC电源等模块组成。
该产品全称为「云智3.5GHz室外型40dBm两天线商用终端」，遵循3GPP R15标准研发。与云智自主研发的5GC核心网服务器、BBU基带处理单元服务器、RRU射频拉远单元、外置天线等设备对接组网，为企业、军工、紧急救援等各类行业、不同用户提供低成本、灵活便捷、远距离覆盖且客户完全可控的5G专网网络，满足用户高质量、私密性强的建网需求。
YZ-CPE01335E-40-2TR外观：

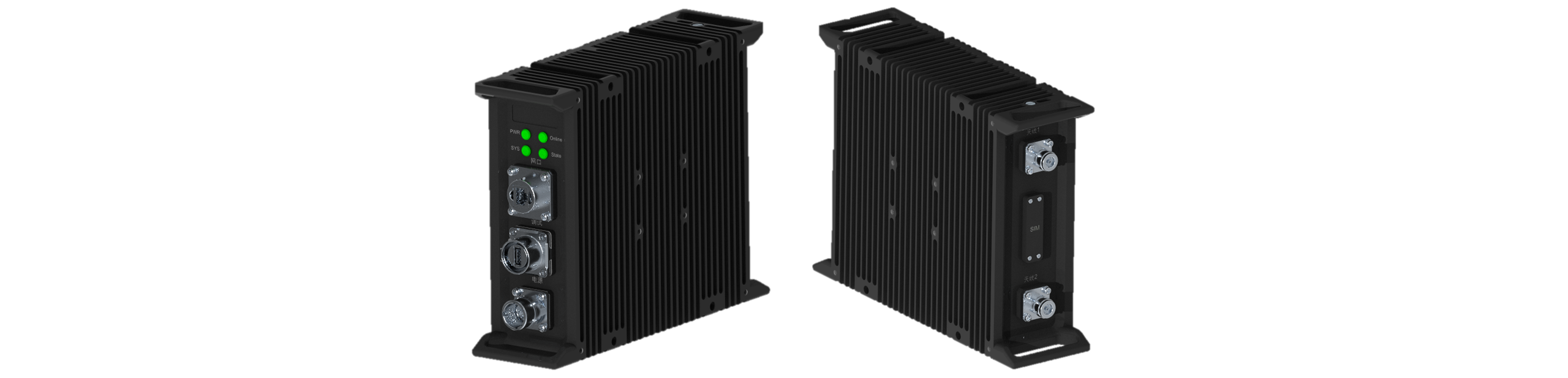

产品实物外观图
应用场景：

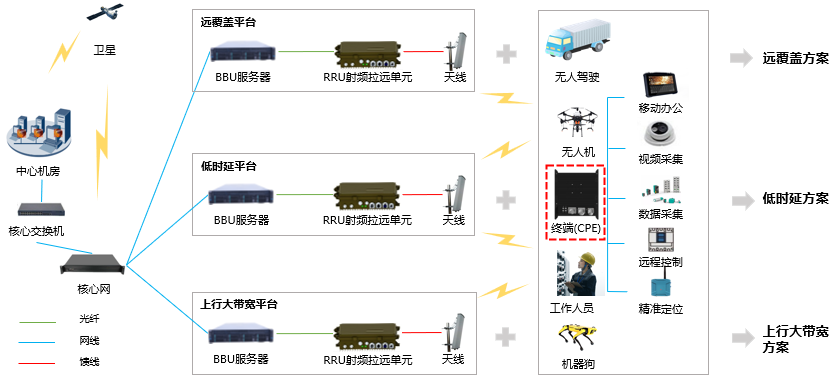

专网场景组网拓扑示意图
产品功能：
工业级应用设计
l 采用高性能工业级无线模块；
l 采用高性能工业级 32 位通信处理器；
l 采用工业级电源模块，支持宽幅电源输入、隔离、过压、欠压、反接保护等功能；
l 采用金属外壳，支持IP65级别防护；
高可靠性
l WDT 看门狗设计，保证系统稳定；
l 以太网接口内置 1.5KV 电磁隔离保护；
l SIM/UIM 卡接口内置 15KV ESD 保护；
l 电源接口内置反相保护和过压保护；
标准易用
l 提供标准以太网接口，可直连以太网设备；
l 智能型数据终端，上电即可进入自动搜网状态；
l 方便的系统配置和维护接口（包括本地和远端WEB方式或CLI方式）；
软件功能
l 支持VXLAN功能；
射频技术参数：
l 支持频段：3300-3600MHz；
l 支持天线数：2T2R；
l 信道带宽：支持≤100MHz 5G NR；
l 载波配置：支持≤100MHz载波带宽配置；
l 最大发射功率：2*40dBm (100MHz 5G NR)；
l 发射功率精度：±1dB；
l 射频功率配置：支持每个通道独立配置；
l EVM（均值）：64QAM≤6%（40dBm，100MHz 5G NR）；
l 终端上电到接入时间：100s；
l 小区边缘接入阈值（RSRP）：-122dBm；
l 输出驻波比：≤2；
l 输入输出阻抗匹配：50Ω；
物理及性能参数：
物理特性：
l 产品型号：YZ-CPE01335E-40-2TR；
l 产品尺寸：260mm（L）*200mm（W）*75mm（H）；
l 产品重量：2.7Kg；
l 防护等级：IP65；
l 安装方式：支持抱杆式安装；
l 抱杆尺寸：支持45-80cm杆体直径；
供电规格：
l 标准供电：DC 24V/6.25A；
l 供电范围：支持DC20~28V输入；
l 整机功耗：50W（DC 24V输入下，实测满载业务平均功耗），210W（理论峰值功耗，计算公式：（10*2/0.125+18）/0.85）；
l 电源保护：支持输入欠压保护、输出过压、过流、短路保护功能；
整机接口：
l 射频接口：N-K射频接口*2；
l LED状态灯：Power*1、Online*1、System*1、State*1；
l 调试接口：UART调试口（TTL）*1；
l 数据接口：RJ45（WAN/LAN）*1；
l 电源接口：DC 24V航插接口；
l SIM/UIM卡：SIM*1（标准抽屉式用户卡接口）；
l 设备天线：外置天线，不含天线；

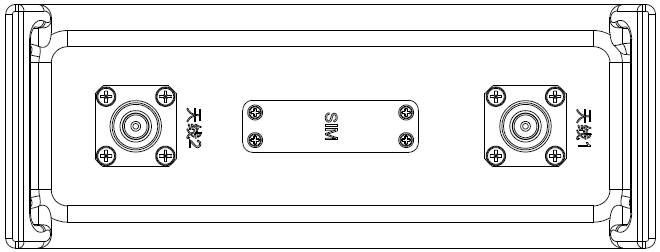

产品前端接口示意图：

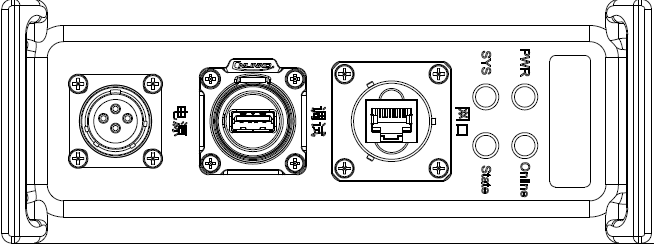

产品后端接口示意图：
产品整机尺寸图：
