YZ-TEC01358I-30-2TR商用转频终端
产品概述：
YZ-TEC01358I-30-2TR商用转频终端是云智软通自主研发的一款高性能商用转频终端产品，产品采用模块化设计架构，主要由商用模组、终端底板、外置转频板、外置功放、滤波器、PoE电源等模块组成。
该产品全称为「云智5.8GHz室内型30dBm两天线商用转频终端」，遵循3GPP R15标准研发。与云智自主研发的5GC核心网服务器、BBU基带处理单元服务器、RRU射频拉远单元、外置天线等设备对接组网，为企业、军工、紧急救援等各类行业、不同用户提供低成本、灵活便捷、远距离覆盖且客户完全可控的5G专网网络，满足用户高质量、私密性强的建网需求。
YZ-TEC01358I-30-2TR外观：

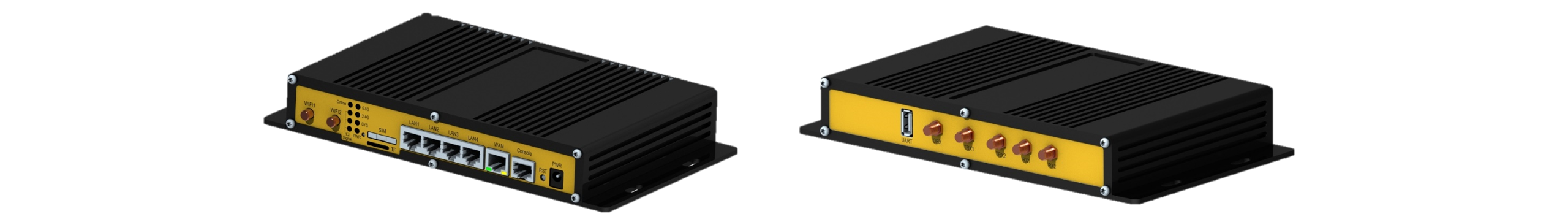

产品实物外观图
应用场景：

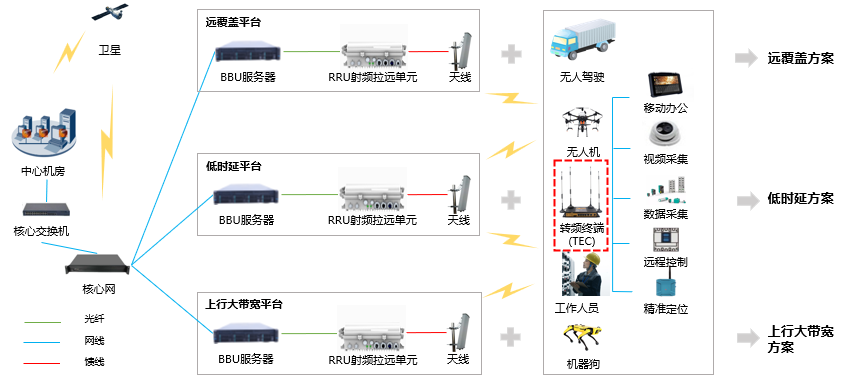

专网场景组网拓扑示意图
产品功能：
工业级应用设计
l 采用高性能工业级无线模块；
l 采用高性能工业级 32 位通信处理器；
l 采用工业级电源模块，支持宽幅电源输入、隔离、过压、欠压、反接保护等功能；
l 采用金属外壳，支持IP65级别防护；
高可靠性
l WDT 看门狗设计，保证系统稳定；
l 以太网接口内置 1.5KV 电磁隔离保护；
l SIM/UIM 卡接口内置 15KV ESD 保护；
l 电源接口内置反相保护和过压保护；
标准易用
l 提供标准以太网接口，可直连以太网设备；
l 智能型数据终端，上电即可进入自动搜网状态；
l 方便的系统配置和维护接口（包括本地和远端WEB方式或CLI方式）；
软件功能
l 支持VXLAN功能；
射频技术参数：
l 支持频段：5725-5875MHz；
l 支持天线数：2T2R、2T4R（内置定向天线）；
l 信道带宽：支持≤100MHz 5G NR；
l 载波配置：支持≤100MHz载波带宽配置；
l 最大发射功率：2*30dBm （100MHz 5G NR）；
l 发射功率精度：±1dB；
l 射频功率配置：支持每个通道独立配置；
l EVM（均值）：64QAM≤6%（30dBm，100MHz 5G NR）；
l 终端上电到接入时间：100s；
l 小区边缘接入阈值（RSRP）：-122dBm；
l 输出驻波比：≤2；
l 输入输出阻抗匹配：50Ω；
物理及性能参数：
物理特性：
l 产品型号：YZ-TEC01358I-30-2TR；
l 产品尺寸：246mm（L）*139.5mm（W）*36mm（H）；
l 产品重量：1.5Kg；
l 防护等级：IP65；
l 安装方式：支持抱杆式安装；
l 抱杆尺寸：支持45-80杆体直径；
供电规格：
l 标准供电：DC 12V 供电（额定值DC 12V）；
l 供电范围：不支持宽幅供电；
l 整机功耗：27W（PoE标准供电输入下，实测满载业务平均功耗），34W（理论峰值功耗，计算公式：（（1*2/0.125）+18）；
整机接口：
l 射频接口：SMA外螺内孔*5（ANT0~4，ORX），SMA外螺内针*2（WIFI）；
l 转频调试串口：UART*1（USB）；
l WIFI接口：SMA外螺内针*2；
l LED状态灯：Power*1、Online*1、System*1、Signal*3、2.4G*1、5.8G*1；
l SIM/UIM卡：SIM*1，TF*1（标准抽屉式用户卡接口);
l 数据接口：WAN*1（RJ45），LAN*4（RJ45)；
l 终端调试串口：Console*1（RS232串口)；
l Reset按钮：标准触碰式按钮;
l 电源接口：DC 12V电源接口;

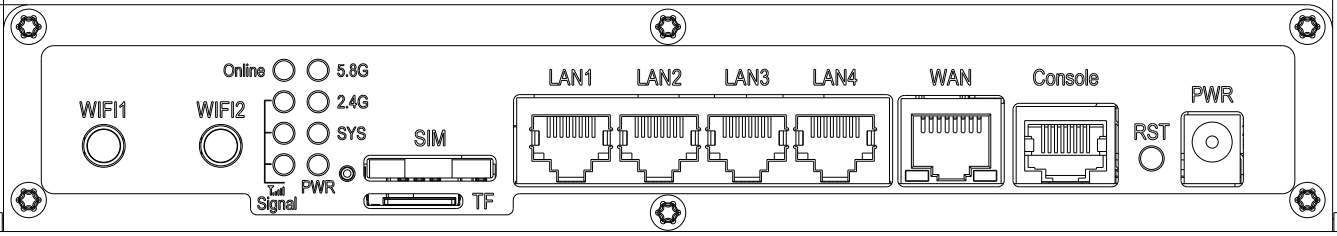

产品前端示意图：

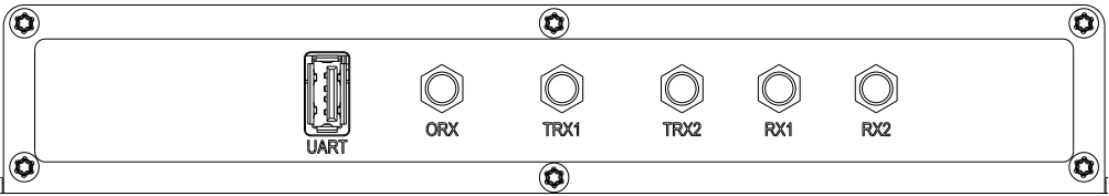

产品后端示意图：

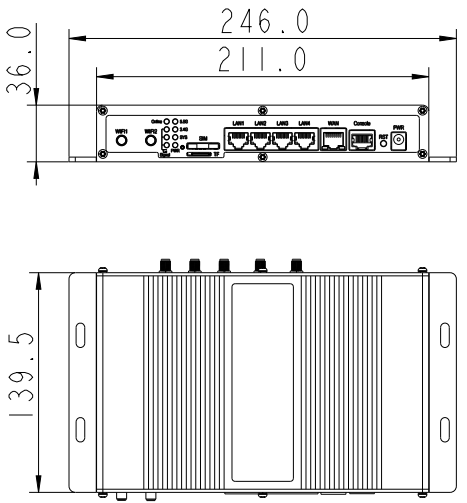

产品整机尺寸图：
